Свеобухватна анализа процеса ФПЦ флеш платинга

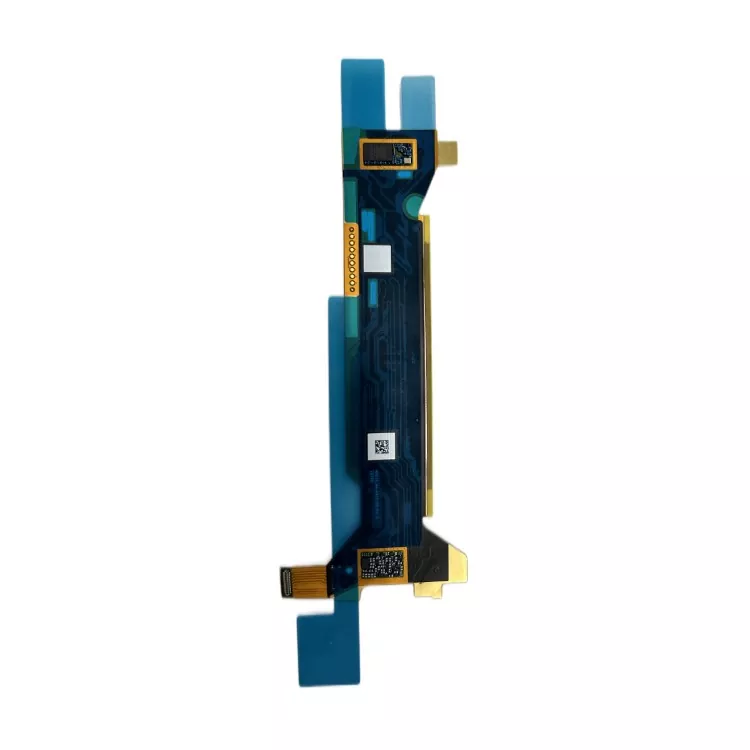

Флексибилне штампане плоче (ФПЦ) су незаобилазна компонента модерних електронских уређаја, свеприсутне од склопивих екрана паметних телефона до прецизних сонди у медицинским уређајима. Фласх платинг је основни производни процес који омогућава високе перформансе и високу поузданост у ФПЦ-овима.

Преглед процеса: Комплетно путовање од бушења до бакра

Процес флаширања у производњи ФПЦ је низ прецизних операција. Цео процес почиње бушењем, стварајући путеве за спојеве кола на флексибилној подлози. Следеће долази до процеса бакровања, где се танак слој бакра хемијски наноси на зидове рупа, успостављајући проводљиву основу за накнадну галванизацију.

Срж процеса флеш платинга лежи у речи „фласх“, која захтева да се критични слој облагања заврши у року од само 3 минута. Овај танак и уједначен слој бакра је основа за накнадну обраду. Након тога, почиње фаза ламинирања сувог филма, покривајући површину плоче фотоосетљивим филмом како би се припремио за формирање шеме кола.

Фазе експозиције и развоја одређују тачан облик кола. Светлосним и хемијским третманом уклања се нежељени суви филм, откривајући подручја која захтевају секундарно бакарно превлачење. Коначна секундарна бакрена оплата згушњава коло до потребне функционалне дебљине, обезбеђујући стабилан и поуздан пренос струје.

Сваки корак је као педантно кореографисан плес; чак и незнатно одступање може довести до функционалних недостатака на целој плочи. Овај захтев за прецизношћу је разлог зашто је производња ФПЦ-а позната као „прецизна уметност електронске индустрије“.

Кључна технологија: Специјални третман области савијања

У производњи ФПЦ, руковање областима савијања је један од најизазовнијих аспеката. Да би се осигурала поузданост штампане плоче током поновљеног савијања, бакарно оплата није дозвољена у областима савијања. Ово је једна од основних разлика између ФПЦ и производње крутих ПЦБ-а.

Подручје савијања је "зглоб" ФПЦ-а. Ако би и ово подручје било бакрено, повећана дебљина бакарне фолије би смањила флексибилност материјала. Током времена, поновљено савијање ће изазвати пуцање бакарног слоја од замора, што озбиљно утиче на животни век производа.

У стварној производњи, површине савијања без плоча су нешто веће од чистих отвора за лепљење. Ово је да би се спречило продирање раствора бакра у области савијања. Овај дизајн "резервисаног простора" осигурава да функционалност кола није угрожена док максимизира заштиту флексибилности подручја савијања.

Третман зглобова је подједнако важан. Производне спецификације изричито захтевају да спојеви не буду лоцирани у областима деламинације и да морају имати таласасти дизајн. Овај дизајн ефикасно распршује стрес, спречавајући ломљење зглоба узроковано концентрацијом стреса.

Замислите склопиви екран паметног телефона, изложен десетинама, чак и стотинама савијања дневно. Савршено извршење ових детаља процеса осигурава да уређај неће отказати због кварова ФПЦ-а током дуготрајне употребе.

Прецизна контрола: Двоструки захтеви за време и површину Реч "флесх" у називу процеса флеш платинга одражава захтев за брзину овог корака. Индустријски стандарди јасно прописују да се флеш облагање мора завршити у року од 3 минута. Ово није произвољно подешавање времена, већ оптимално решење произашло из опсежног експериментисања и стварног искуства у производњи.

Прекратко време доводи до недовољног таложења бакра, неуспеха да обезбеди довољну проводну основу за наредне процесе; предуго време може довести до неравних слојева бакра, што резултира грубим зрнима и недовољном адхезијом. Временски оквир од 3 минута постиже савршен баланс између ефикасности и квалитета.

Фаза секундарног бакровања има другачији фокус. Овде, површина бакра мора бити прецизно одређена. Овај захтев, наизглед једноставан, заправо се односи на више аспеката као што су контрола квалитета производа, управљање трошковима и следљивост.

Површина бакрене плоче директно утиче на отпорност и струјни капацитет финалног производа. Прецизна контрола подручја значи прецизну контролу перформанси кола, што је једна од кључних разлика између хигх-енд ФПЦ-а и обичних производа.

Из перспективе трошкова, бакар је један од главних материјалних трошкова у производњи ФПЦ. Прецизна контрола површине бакра може избећи непотребан материјални отпад, што може донети значајне уштеде у масовној производњи. Што је још важније, подаци о подручју пружају основу за праћење квалитета; када дође до проблема са производом, може се брзо пратити до специфичних параметара процеса.

Осигурање квалитета: Вишеслојна контрола осигурава нула дефеката

Поузданост ФПЦ-а почиње са сваким детаљем дизајна процеса. Поред посебног третмана подручја савијања и спојева, током целог процеса се спроводи више слојева мера контроле квалитета.

У фази ламинације сувог филма након флеш облагања, уједначеност дебљине филма директно утиче на експозицију и развојне ефекте. Модерне производне линије су обично опремљене системима за праћење на мрежи за мерење дебљине филма у реалном времену и аутоматско прилагођавање параметара процеса како би се обезбедила конзистентност.

Прецизност фазе експозиције одређује јасноћу шеме кола. Напредне машине за експозицију користе технологију директног ласерског снимања, омогућавајући производњу ширина линија и размака мањих од 10 микрометара, испуњавајући захтеве дизајна данашњих ФПЦ-а високе густине.

Контрола квалитета у фази секундарног бакровања је посебно критична. Поред контроле површине, дебљина слоја бакра, униформност и кристална структура захтевају стриктно праћење. Модерне линије за галванизацију су обично опремљене рендгенским мерачима дебљине и електрохемијским анализаторима за праћење квалитета галванизације у реалном времену.

Ове вишеслојне мере контроле квалитета обезбеђују да коначни производ испуњава строге захтеве различитих области, од потрошачке електронике до аутомобилске електронике и медицинских уређаја. У аутомобилским апликацијама, ФПЦ ће можда морати да издрже температурне варијације од -40°Ц до 125°Ц; у медицинским уређајима мора бити загарантована дугорочна стабилност и биокомпатибилност.

Процес флаширања је попут уметности "цртања" кола на флексибилној подлози; сваки корак оличава тежњу инжењера за равнотежом између прецизности и флексибилности. Са порастом носивих уређаја, флексибилних екрана и микромедицинских уређаја, процеси производње ФПЦ-а ће наставити да се развијају ка већој прецизности, флексибилности и поузданости, постајући невидљива карика која повезује будући електронски свет.
