Кабл за напајање батерије-ЦЦС

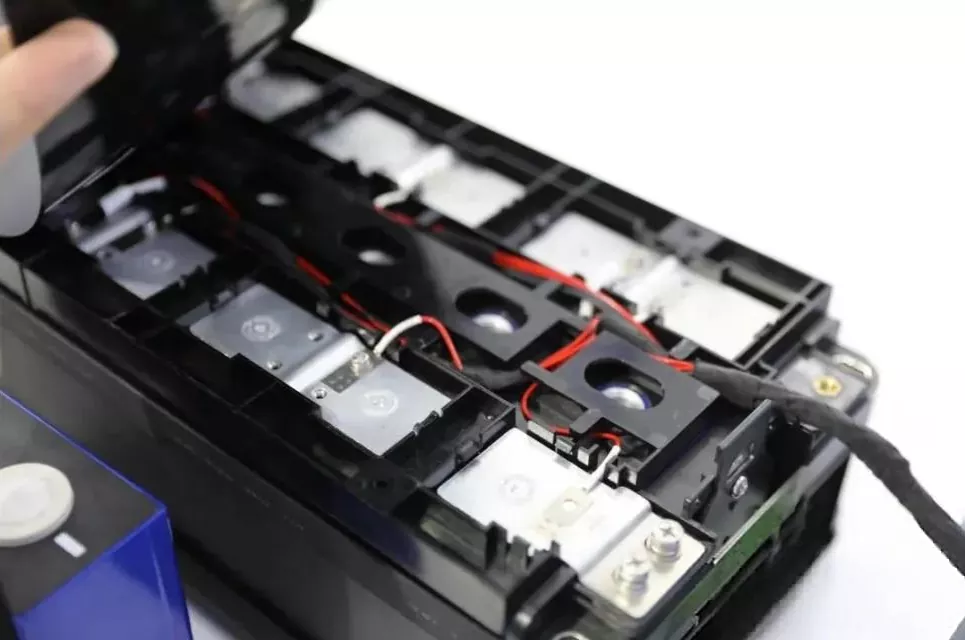

Хонфлек Елецтроницс нуди Повер Баттери Пацк Цабле-ЦЦС, који је компонента за повезивање и управљање батеријом која интегрише традиционалне каблове (жице, терминале, конекторе) са сабирницама, пластичним структурним компонентама, сензорима температуре и другим елементима у једну целину. За разлику од ЦЦС базираног на ФПЦ (флексибилно штампано коло), ми подржавамо прилагођавање. Кроз модуларни и интегрисани дизајн, систематски смо унапређивали претходно расуте и неуређене сензорске појасеве. То је кључни основни модул за праћење безбедности батерије, процену статуса и оптимизацију перформанси.

Пошто су заваривање језгра и повезивање унутар модула завршени пре завршне монтаже, интегрисањем десетина или чак стотина раштрканих монтажних тачака у неколико модуларних компоненти, процес производње је поједностављен, а брзина прераде услед заваривања на лицу места или лоше монтаже је смањена.

Интегрисани дизајн структуре Повер Баттери Пацк Цабле-ЦЦС ефикасно решава проблеме неуредног традиционалног ожичења и сметњи и хабања са другим цевоводима. Уредно фиксирањем жица у пластичне држаче, побољшава се искоришћеност простора и олакшава накнадни рад на одржавању. Поред тога, на основу зрелог процеса ожичења у аутомобилској индустрији, ланац снабдевања је зрео и трошкови сировина су транспарентни, пружајући идеалан избор за произвођаче који траже стабилан пут надоградње, али не желе да пређу на нови ФПЦ процес.

Модуларне пластичне структурне компоненте обезбеђују јединствену заштиту изолације и механичку фиксацију за каблове и прикључне тачке, побољшавајући отпорност система на вибрације и ударце. Обезбеђивање безбедности у раду

Структура и карактеристике:

Модуларни интегрисани дизајн интегрише расуте независне водове за узорковање напона и водове температурних сензора кроз конекторе и терминале у уредан склоп снопа ожичења, фундаментално мењајући традиционални метод монтаже „прво полагање расутих водова, а затим повезивање терминала“ и стварање стандардизованих функционалних јединица.

2. Веза између сабирнице и терминала батерије се обично постиже ласерским заваривањем. Ова веза се остварује пресовањем, заваривањем или интеграцијом унутар конектора, обезбеђујући укупну стабилност структуре и избегавајући попуштање једне жице.

3. Адаптивна надоградња аутоматизације. Традиционално ожичење лабаве линије ослања се на ручно склапање, док је кабл за напајање батерије-ЦЦС интегрисан у модул. Његов правилан облик и јасни интерфејси омогућавају му да се прилагоди вишем степену аутоматизованих процеса монтаже.

4. У складу са захтевима дизајна купца, може се комбиновати са другим ФПЦ или ПЦБА (Склоп штампаних плоча) да би се формирало хибридно интеграцијско решење. Постоје шеме "ожичења + изолациона плоча" или "ФПЦ + вакуумско обликовање/ожичење", које задовољавају различите захтеве у погледу трошкова, перформанси и простора.

Параметерс

Апликација

За пројекте који су осетљиви на трошкове и промене процеса, посебно за батерије са зрелим системима за снабдевање ожичењем, минималним изменама, ефикасност и поузданост се могу побољшати. За средње и велике батеријске модуле и системе за складиштење енергије, као и за комерцијална возила и складиште енергије, Повер Баттери Пацк Цабле-ЦЦС може послужити као део "ожичење + ФПЦ" или "ожичење + ПЦБА" типа композитног ЦЦС решења, користећи своје јединствене предности у преносу велике струје или специфичним типовима везе.

Наша посвећеност

Свесни смо изазова са којима се суочава индустрија електричних батерија између ефикасности, поузданости и цене. Заснован на зрелој технологији електричног повезивања аутомобила, то је кључно. Вредност коју нудимо не лежи само у обезбеђивању висококвалитетних модула који испуњавају стандарде групе као што су „Технички захтеви компоненти система за повезивање нових енергетских батерија (ЦЦС), већ и у поседовању свеобухватних сервисних могућности које покривају конструкцијски дизајн, процес ожичења, аутоматизовану интеграцију склапања и свеобухватну верификацију тестирања. Постајемо поуздан партнер за вас на путу надоградње дизајна и производње батерија. Ако желите да уђете дубље у техничке детаље кабловског ЦЦС-а или га упоредите са другим техничким путевима, слободно разговарајте о питањима сарадње у било ком тренутку. Можете контактирати потпредседника Тил Динга (тел: +86 18750290300, Емаил:rding@hon-flex.com) или пословни менаџер Рицк Ванг (тел:+86-15959382432, Емаил:yhwang@hon-flex.com), или посетите веб локацијуза више информација.
