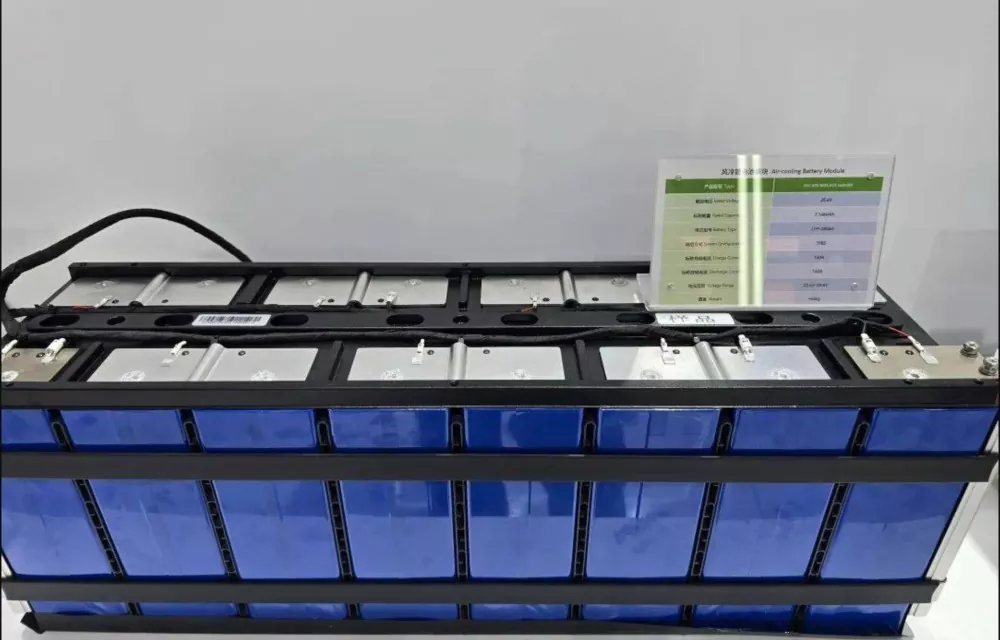

Кабл ЦЦС за батерије за складиштење енергије

Кабл ЦЦС за батерије за складиштење енергије је компонента за повезивање и управљање батеријом која интегрише традиционалне каблове (жице, терминале, конекторе) са сабирницама, пластичним структурним деловима, сензорима температуре и другим елементима у једну целину. За разлику од ЦЦС-а заснованог на флексибилном штампаном колу (ФПЦ), он задржава класичну структуру кабловског свежња и систематски надограђује претходно расуте и неорганизоване кабловске каблове кроз модуларни и интегрисани дизајн. Као „структурисана неуронска мрежа“ система за управљање батеријом (БМС), она је одговорна за поуздано прикупљање сигнала напона и температуре из сваке појединачне ћелије, служећи као критични темељни модул за праћење безбедности батерије, процену стања и оптимизацију перформанси у стационарним системима за складиштење енергије.

Основна структура и карактеристике

1. Модуларни интегрисани дизајн:

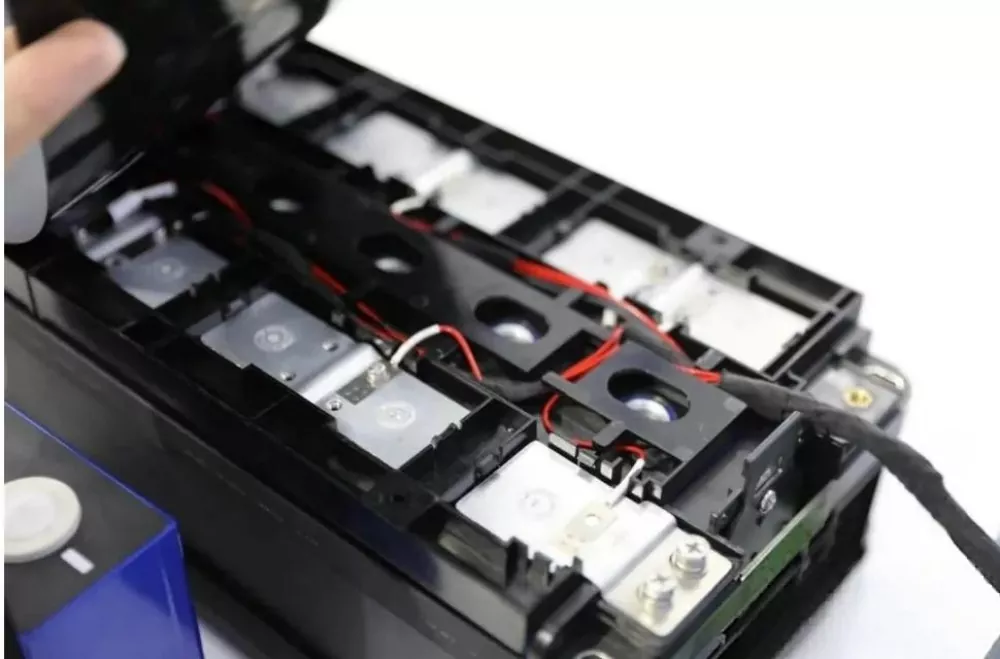

Разбацани независни каблови за узорковање напона и жице температурних сензора су интегрисани у уредне склопове свежња преко конектора и терминала. Оне су претходно састављене са бакарним/алуминијумским сабирницама (које носе серијске/паралелне везе ћелија) и изолационим пластичним конзолама (изолационим плочама) да формирају комплетан модул. Овај дизајн у основи трансформише традиционални начин састављања „прво полагање разбацаних жица, а затим причвршћивање терминала“, стварајући стандардизоване функционалне јединице прилагођене за велике инсталације за складиштење енергије.

2. Стабилна и поуздана архитектура везе:

Везе између сабирница и терминала ћелије обично користе процесе високе поузданости као што је ласерско заваривање.

Електричне везе између кабловског свежња и сензорских тачака на сабирницама се постижу пресовањем, заваривањем или интеграцијом унутар конектора, обезбеђујући робусну структуру и избегавајући ризик од лабављења појединачних жица.

3. Прилагодљивост на аутоматизацију:

Док се традиционални разбацани каблови ослањају на ручну монтажу, када се једном интегришу у ЦЦС модул, његов правилан облик и дефинисани интерфејси омогућавају прилагођавање вишим степенима аутоматизованих процеса монтаже, као што су роботско позиционирање и инсталација – кључно за производњу складиштења енергије великог обима.

4. Флексибилност у техничким путевима:

Кабловски ЦЦС је важна грана у развоју ЦЦС технологије. На основу захтева дизајна, такође се може комбиновати са другим техничким путевима као што су ФПЦ или ПЦБА (Склоп штампаних плоча) да би се формирала хибридна интегрисана решења, као што су „Кабл + изолациона плоча“ или „ФПЦ + Вакуумско обликовање / Кабл“, која испуњавају различите трошкове, перформансе и просторне захтеве за различите апликације за складиштење енергије.

Предности

1. Висока ефикасност производње и монтаже: Интегрисање десетина или стотина раштрканих тачака склапања у инсталацију неколико модуларних компоненти значајно поједностављује производни процес за велике батерије за складиштење енергије.

2. Поузданост везе и доследан квалитет: Заваривање језгра и спојеви унутар модула су завршени пре коначног склапања, смањујући сложене операције унутар батеријског пакета и снижавајући укупну стопу преправљања пакета узроковану лошим заваривањем или монтажом на лицу места. Стандардизована производња обезбеђује доследност производа у примени великог обима.

3. Уређена структура и оптимизација простора: Интегрисани дизајн решава проблеме као што су неуредно постављање традиционалних упртача и потенцијално сметње/хабање са другим компонентама. Каблови су уредно причвршћени у пластичне држаче, појашњавајући распоред и побољшавајући коришћење унутрашњег простора у паковању и погодност одржавања – што је критично за системе за складиштење енергије великих размера који захтевају периодично одржавање.

4. Зрелост трошкова и ланца снабдевања: Засновано на добро успостављеним процесима ожичења у аутомобилској и индустрији, ланац снабдевања је зрео, а трошкови сировина су релативно транспарентни. За пројекте складиштења енергије који дају приоритет банковности и доказаној технологији, ово представља робустан избор са ниским ризиком у поређењу са новијим приступима заснованим на ФПЦ.

5. Побољшана заштита и безбедност: Модуларни пластични структурни делови обезбеђују јединствену заштиту изолације и механичку фиксацију за каблове и прикључне тачке, побољшавајући отпорност на вибрације и ударе и олакшавајући усклађеност са строгим безбедносним захтевима као што су отпорност на пламен (УЛ94 В-0) и високонапонска изолација.

Апликације

Овај производ представља проверену, поуздану путању за надоградњу од традиционалног раштрканог ожичења до интегрисаних решења у оквиру батерија за складиштење енергије, првенствено примењених у:

1. Системи за складиштење енергије великог обима: За велике инсталације батерија које захтевају робусне, сервисне везе са доказаном дуготрајном поузданошћу.

2. Комерцијално и индустријско (Ц&И) складиштење енергије: где су исплативост и лакоћа одржавања приоритет поред поузданих перформанси.

3. Стамбени ормари за складиштење енергије: апликације које имају користи од поједностављене инсталације и прикључака за сервисирање на терену.

Наша мисија

Дубоко разумемо изазове балансирања између ефикасности, поузданости и цене у индустрији складиштења енергије. Наше ЦЦС решење за каблове, изграђено на развијеној индустријској технологији ожичења и побољшано кроз модуларну интеграцију, нуди робустан и доказан пут производа за апликације за складиштење енергије. Не само да испоручујемо висококвалитетне модуле у складу са релевантним индустријским стандардима, већ поседујемо и дубинске сервисне могућности које обухватају конструкцијски дизајн, инжењеринг кабловских свежња, аутоматизовану интеграцију монтаже и свеобухватно тестирање и валидацију. Посвећени смо пружању помоћи купцима да трансформишу сложене, радно интензивне процесе монтаже каблова у поједностављене, поуздане модуларне инсталације—значајно повећавајући ефикасност производње и дугорочну поузданост система. Са нашим дубоким искуством у аутомобилским и стационарним апликацијама за складиштење енергије, ми смо ваш партнер од поверења за дизајн и производњу батеријских пакета, било за пилот пројекте или примену у гигаватним размерама.

Фак

1. Које су предности Цхенгсхи Цабле ЦЦС решења?

Цхенгсхи Цабле ЦЦС нуди флексибилан модуларни дизајн, високу проводљивост, поуздану изолацију и економичну производњу, обезбеђујући стабилне перформансе и једноставну инсталацију за ЕСС апликације.

2. Можете ли да обезбедите прилагођена кабловска ЦЦС решења?

Да, као кинески произвођач и добављач, Цхенгсхи обезбеђује потпуно прилагођене ЦЦС дизајне каблова засноване на напону, струји, распореду и захтевима пројекта.

3. Који материјали се користе у вашим кабловским ЦЦС системима?

Користимо висококвалитетне бакарне или алуминијумске проводнике, прецизне изолационе материјале и издржљиве премазе како бисмо осигурали сигурност, проводљивост и дуг радни век.

4. Које су апликације погодне за кабловску ЦЦС?

Наша кабловска ЦЦС решења се широко користе у системима за складиштење енергије (ЕСС), литијумским батеријама, складиштењу обновљиве енергије и индустријским енергетским системима.

5. Како обезбеђујете квалитет производа?

Цхенгсхи прати строге процесе контроле квалитета, укључујући електрична испитивања, верификацију изолације и испитивање издржљивости како би се испунили међународни стандарди.

6. Који је ваш производни капацитет и време испоруке?

Са зрелим производним процесима и скалабилним производним линијама, ми обезбеђујемо стабилно снабдевање и брзу испоруку за велике поруџбине.
