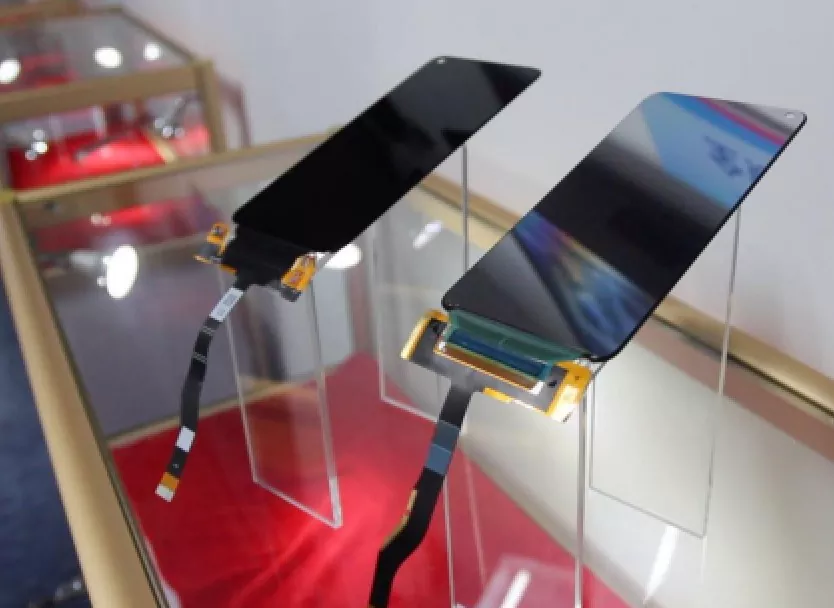

Модул дисплеја мобилног телефона Ригид-Флек ПЦБ

Ригид-Флек ПЦБ модула за дисплеј мобилног телефона је критичан носач интерконекције који омогућава високу интеграцију, високу поузданост и склопивост у модерним екранским модулима паметних телефона. Коришћењем композитне структуре у којој круте области обезбеђују компоненте, а флексибилна област подлеже динамичком савијању, обезбеђује стабилност кола, интегритет сигнала и механичку издржљивост унутар ограниченог простора. То је основни технолошки покретач за тање и лакше уређаје.

Шта је Ригид-Флек ПЦБ модула екрана мобилног телефона?

Ригид-Флек ПЦБ модула екрана мобилног телефона је основна електронска компонента која се користи у модерним паметним телефонима за повезивање екрана са матичном плочом. Комбинује карактеристике крутих ПЦБ-а и флексибилних ПЦБ-а (ФПЦ), омогућавајући распоред кола високе густине и механичко савијање унутар ограничених просторних ограничења.

Структурне компоненте

1. Чврста секција (крута штампана плоча)

Обезбеђује стабилну потпорну структуру, у којој се налазе критични чипови, конектори и управљачки склопови.

Обезбеђује механичку чврстоћу и дугорочну поузданост модула дисплеја.

2. Флексибилна секција (флексибилни ПЦБ / ФПЦ)

Савитљиви и склопиви, користе се за успостављање везе између екрана и матичне плоче у скученим просторима.

Подржава тродимензионални распоред, смањује број конектора и побољшава интегритет сигнала.

3. Ригид-Флек дизајн

Беспрекорно интегрише круте и флексибилне делове на једну плочу.

Нуди решење кола које је истовремено стабилно и флексибилно, олакшавајући дизајн ултра танких уређаја.

Основна структура и карактеристике:

1. 3Д усмеравање: Флексибилни део се може савијати или савијати попут папира, у потпуности користећи вертикални простор унутар телефона за савијање компоненти као што је ИЦ драјвера на полеђину екрана, омогућавајући тако ултра уске оквире или чак дизајн целог екрана без оквира. Ово олакшава дизајн ултра танког паметног телефона.

2. Крута флекс плоча која се користи у модулима екрана је кључна компонента која повезује ИЦ драјвера екрана са матичном плочом. Комбинује савитљивост флексибилних кола са стабилношћу крутих плоча, чинећи основу за постизање високих односа екрана и тела и танких, лаганих дизајна.

Кључне предности перформанси:

1. Смањење дебљине: Елиминише дебљину конектора и сувишне покривне слојеве крутих плоча, што резултира тањом укупном структуром у поређењу са дискретним решењима.

2. Врхунски интегритет сигнала: Користи технике ожичења велике густине (нпр., диференцијално усмеравање пара) и материјале са малим диелектричним губицима за стабилан пренос токова података слике велике брзине (подржава 4К/8К видео), ефикасно потискујући слабљење сигнала и електромагнетне сметње без губитка слике, пренос података са малим губитком пиксела.

3. Отпорност на сметње: У поређењу са дугим флексибилним кабловима, плоче са крутим флексибилношћу скраћују путање сигнала и могу ефикасно изоловати електромагнетне сметње кроз слојеве бакра или заштитне фолије.

4. Интегритет структуре: Међусобне везе између крутих и флексибилних делова се формирају унутрашњим хемијским таложењем и облагањем, а не лемним спојевима. Ово чини отпорност на савијање на споју далеко супериорнијом од традиционалних решења „ФПЦ + конектор“ или „ФПЦ залемљен на круту плочу“.

5. Висока отпорност на ударце: Интегрисана структура минимизира ризик од квара лемног споја, обезбеђујући стабилан пренос сигнала чак и током падова или вибрација.

6. Подржава динамичко савијање: У преклопивим телефонима, може да издржи преко 400.000 поновљених савијања уз одржавање електричних перформанси.

Кључни технички параметри:

1. Структурни параметри:

Број слојева и структура: Типично 4-6 слојева, користећи "ригид-флек" конструкцију.

Дебљина: Флексибилна површина обично 0,1-0,2 мм за екстремну танкост; дебљина круте површине пројектована у складу са захтевима за монтажу компоненти и усмеравање.

Минимални радијус савијања: Може бити мањи од 0,5 мм, погодан за уске просторе за савијање.

2. Електричне перформансе:

Ширина линије/простор: 可达 40μм - 50μм, испуњава захтеве за пренос сигнала високе густине.

Контрола импедансе: Строга контрола импедансе (нпр. 100Ω ±10%) за диференцијалне сигнале велике брзине (нпр. МИПИ ДСИ).

Пропусни опсег преноса: Подржава брзи пренос података од неколико Гбпс по каналу, задовољавајући захтеве за приказом у високој резолуцији и великом брзином кадрова.

3. Материјали и поузданост:

Подлога: Флексибилна секција може да користи полиимид (ПИ) или полимер са течним кристалом виших перформанси (ЛЦП), при чему овај последњи нуди предности у ултратанкости, малим губицима и издржљивости на савијање.

Издржљивост савијања: Захтев за динамичким савијањем >400.000 циклуса.

Радна температура: -30°Ц до +85°Ц, испуњавајући строге захтеве окружења за употребу потрошачке електронике.。

Сценарији апликација

Овај производ је основно решење за међусобно повезивање и подршку за савремене системе дисплеја паметних телефона, првенствено који служи екранима телефона високог квалитета (обично испод 6,7 инча), омогућавајући компактно слагање и пренос сигнала високог квалитета.

Наша вредносна понуда

Специјализовани смо за пружање водећих решења крутих флексибилних плоча за међусобно повезивање екрана у сектору мобилних телефона. Нудимо не само стандардизоване производе високе поузданости, већ поседујемо и снажне могућности у заједничком дизајну, оптимизацији симулације и развоју по мери. Подржани дубоком експертизом у прецизној обради кола, науци о материјалима, термичкој симулацији и анализи интегритета сигнала, блиско сарађујемо са клијентима како бисмо пружили подршку у целом процесу – од концепта до масовне производње – прилагођену специфичним дизајном ИД-а, архитектури слагања и циљевима перформанси приказа. Посвећени смо коришћењу иновативног инжењеринга како бисмо помогли купцима да померају границе простора и перформанси у системима екрана паметних телефона, стварајући јаснија и стабилнија визуелна искуства, што нас чини вашим партнером за кључне компоненте од поверења.
